产品展示 >> 变压器保护 >> XRNTJ-10KV/17.5KV

  Ratings 等级: Volts 电压: 10/17.5KV AC Amps 电流:6.3~200A .Breaking Capacity 分断能力: 50kA - 63kA.
  产品可与负荷开关、真空接触器等配套使用,广泛应用于电力变压器及其它电力设备的过载或短路保护。

技术参数
尺寸DIN Size 额定电压Rated voltage 类别Class 标准Standard
E=292 mm AC 10/17.5 kV 后备保护Back up DIN 43625 · IEC 60282-1

开尔泰型号
Kaiert Type
额定电流
Rated Current
SIBA Type British
Type
尺寸Length
D(mm)
分断能力
Rated breaking Current
最小分断能力
Mininum Rated   breaking Current
功耗
Power Loss
熔断I2t
@3KV
(A2S)
熔断I2t
@7.2KV
(A2S)
XRNTJ8-10/17.5

6.3A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

22A

21W 210 360
XRNTJ8-10/17.5

10A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

34A

38W 350 560
XRNTJ8-10/17.5

16A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

56A

37W 1100 2000
XRNTJ8-10/17.5

20A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

70A

40W 2900 4800
XRNTJ8-10/17.5

25A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

90A

56W 4900 7500
XRNTJ8-10/17.5

31.5A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

110A

65W 6600 12000
XRNTJ8-10/17.5

40A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

140A

84W 12000 19000
XRNTJ8-10/17.5

50A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

170A

101W 20000 33000
XRNTJ8-10/17.5

63A

30 222 13

SDLDJ-10/17.5

Φ67

63KA

210A

106W 40000 66000
XRNTJ8-10/17.5

80A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

280A

137W 78000 140000
XRNTJ8-10/17.5

100A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

320A

182W 130000 210000
XRNTJ8-10/17.5

125A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

390A

235W 180000 390000
XRNTJ8-10/17.5

160A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

600A

290W 330000 570000

尺寸DIN Size 额定电压Rated voltage 类别Class 标准Standard
E=367 mm AC 10/17.5 kV 后备保护Back up DIN 43625 · IEC 60282-1

开尔泰型号
Kaiert Type
额定电流
Rated Current
SIBA Type British
Type
尺寸Length
D(mm)
分断能力
Rated breaking Current
最小分断能力
Mininum Rated   breaking Current
功耗
Power Loss
熔断I2t
@3KV
(A2S)
熔断I2t
@7.2KV
(A2S)
XRNTJ9-10/17.5

6.3A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

22A

16W 210 360
XRNTJ9-10/17.5

10A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

34A

28W 350 560
XRNTJ9-10/17.5

16A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

56A

37W 1100 2000
XRNTJ9-10/17.5

20A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

70A

40W 2900 4800
XRNTJ9-10/17.5

25A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

90A

56W 4900 7500
XRNTJ9-10/17.5

31.5A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

110A

65W 6600 12000
XRNTJ9-10/17.5

40A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

140A

84W 12000 19000
XRNTJ9-10/17.5

50A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

170A 101W 20000 33000
XRNTJ9-10/17.5

63A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

210A 106W 40000 66000
XRNTJ9-10/17.5

80A

30 178 13

SDMEJ-10/17.5

Φ85

63KA

280A 137W 78000 140000
XRNTJ9-10/17.5

100A

30 178 13

SDMEJ-10/17.5

Φ85

63KA

320A 182W 130000 210000
XRNTJ9-10/17.5

125A

30 178 13

SDMEJ-10/17.5

Φ85

63KA

390A 235W 180000 390000
XRNTJ9-10/17.5

160A

30 178 13

SDMEJ-10/17.5

Φ85

63KA

600A 290W 330000 570000
XRNTJ9-10/17.5

200A

30 178 14

SDMEJ-10/17.5

Φ85

50KA

800A 330W 480000 704000

尺寸DIN Size 额定电压Rated voltage 类别Class 标准Standard
E=442 mm AC 10/17.5 kV 后备保护Back up DIN 43625 · IEC 60282-1

开尔泰型号
Kaiert Type
额定电流
Rated Current
SIBA Type British
Type
尺寸Length
D(mm)
分断能力
Rated breaking Current
最小分断能力
Mininum Rated   breaking Current
功耗
Power Loss
熔断I2t
@3KV
(A2S)
熔断I2t
@7.2KV
(A2S)
XRNTJ10-10/17.5

6.3A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

22A

21W 210 360
XRNTJ10-10/17.5

10A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

34A

38W 350 560
XRNTJ10-10/17.5

16A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

56A

37W 1100 2000
XRNTJ10-10/17.5

20A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

70A

40W 2900 4800
XRNTJ10-10/17.5

25A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

90A

56W 4700 7500
XRNTJ10-10/17.5

31.5A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

110A

65W 6600 12000
XRNTJ10-10/17.5

40A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

140A

84W 12000 19000
XRNTJ10-10/17.5

50A

30 232 13

SDMEJ-10/17.5

Φ53

63KA

170A

101W 20000 33000
XRNTJ10-10/17.5

63A

30 232 13

SDMEJ-10/17.5

Φ67

63KA

210A

106W 40000 66000
XRNTJ10-10/17.5

80A

30 232 13

SDMEJ-10/17.5

Φ67

63KA

280A 137W 78000 140000
XRNTJ10-10/17.5

100A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

320A 182W 130000 210000
XRNTJ10-10/17.5

125A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

390A 235W 180000 390000
XRNTJ10-10/17.5

160A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

600A 290W 330000 570000
XRNTJ10-10/17.5

200A

30 233 14

SDMEJ-10/17.5

Φ85

40KA

800A 330W 480000 704000


Dimensions 安装尺寸 (mm):

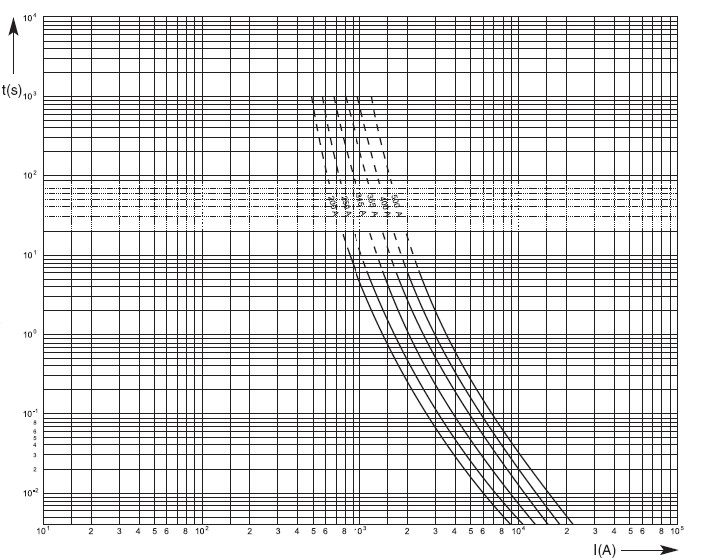

Time Current Characteristics 时间---电流特性曲线:



CUT OFF Current Diagram截断电流特性曲线:
