产品展示 >> 半导体保护熔断器/钩叉系列 >> 1500V aR
|
|
 |
额定电压等级为：1500V AC，额定电流160A-1400A。
1、2、3三种规格尺寸。
本系列产品采用95瓷管，99.999%的纯银熔体，独特的石英砂固化工艺，接触面镀银处理。配有辅助触点（一常开一常闭）。
可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。
主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护。
|
| 技术参数 |
| Size
代号 |
Catalog Number
Kaiert公司订货号 |
Current rating
额定电流（A） |
I2t(×103A2S) |
| Clearing（熔断） |
| 1 |
KSZ1-100A/1500V AC |
100 |
10 |
| KSZ1-125A/1500V AC |
125 |
15 |
| KSZ1-160A/1500V AC |
160 |
24.5 |
| KSZ1-180A/1500V AC |
180 |
32.5 |
| KSZ1-200A/1500V AC |
200 |
50 |
| KSZ1-225A/1500V AC |
225 |
78 |
| KSZ1-250A/1500V AC |
250 |
246 |
| KSZ1-315A/1500V AC |
315 |
384 |
| KSZ1-350A/1500V AC |
350 |
446 |
| 2 |
KSZ1-200A/1500V AC |
200 |
40 |
| KSZ1-250A/1500V AC |
250 |
84 |
| KSZ1-315A/1500V AC |
315 |
144 |
| KSZ1-350A/1500V AC |
350 |
200 |
| KSZ1-400A/1500V AC |
400 |
669 |
| KSZ1-500A/1500V AC |
500 |
983 |
| KSZ1-550A/1500V AC |
550 |
1190 |
| 3 |
KSZ1-250A/1500V AC |
250 |
60 |
| KSZ1-315A/1500V AC |
315 |
94 |
| KSZ1-350A/1500V AC |
350 |
135 |
| KSZ1-375A/1500V AC |
375 |
185 |
| KSZ1-400A/1500V AC |
400 |
240 |
| KSZ1-450A/1500V AC |
450 |
305 |
| KSZ1-500A/1500V AC |
500 |
375 |
| KSZ1-630A/1500V AC |
630 |
1570 |
| KSZ1-700A/1500V AC |
700 |
2500 |
| KSZ1-750A/1500V AC |
750 |
3000 |
|
 |

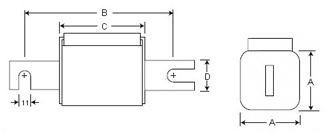

Size型号 |
Dimension 尺寸（熔断器总长191） |
A |
B |
C |
D |
| 1 |
53 |
162 |
117 |
25 |
| 3 |
75 |
162 |
117 |
30 |
|
| 注：用户定货时需注明DIN140，表示安装尺寸为140mm。 |
| 熔断器对照互换表
|
| 额定电流 |
KSZ1可替代如下型号 |
额定电流 |
KSZ2可替代如下型号 |
额定电流 |
KSZ3可替代如下型号 |
| A |
FERRAZ |
A |
FERRAZ |
A |
FERRAZ |
| 100 |
15 URF 91 D14F0100 |
200 |
15 URF 92 D14F0200 |
250 |
15 URF 93 D14F0250 |
| 125 |
15 URF 91 D14F0125 |
250 |
15 URG 92 D14F0250 |
315 |
15 URF 93 D14F0315 |
| 160 |
15 URF 91 D14F0160 |
315 |
15 URK 92 D14F0315 |
350 |
15 URF 93 D14F0350 |
| 180 |
15 URF 91 D14F0180 |
350 |
15 URK 92 D14F0350 |
375 |
15 URG 93 D14F0375 |
| 200 |
15 URG 91 D14F0200 |
400 |
15 URH 92 D14F0400 |
400 |
15 URK 93 D14F0400 |
| 225 |
15 URG 91 D14F0225 |
500 |
15 URH 92 D14F0500 |
450 |
15 URK 93 D14F0450 |
| 250 |
15 URH 91 D14F0250 |
550 |
15 URH 92 D14F0550 |
500 |
15 URK 93 D14F0500 |
| 315 |
15 URH 91 D14F0315 |
|
|
630 |
15 URH 93 D14F0630 |
| 350 |
15 URH 91 D14F0350 |
|
|
700 |
15 URJ 93 D14F0700 |
|
|
|
|
750 |
15 URB 93 D14F0750 |
|
|
|
