产品展示 >> 平板型KSP系列熔断器 >> 2500V aR |
|
 |
额定电压等级为：2500V AC，额定电流100A-2500A。
本系列产品采用95瓷管，99.999%的纯银熔体，独特的石英砂固化工艺，接触面镀银处理，并配有辅助触点（一常开一常闭或者两常开两常闭）。
可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。
主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护。 |
| 技术参数 |
| Size
代号 |
Catalog Number
Kaiert公司订货号 |
Current rating
额定电流（A） |
I2t(A2S) |
Clearing（熔断） |
| 1 |
KSP1-100A/2500V AC |
100 |
------- |
KSP1-125A/2500V AC |
125 |
------- |
KSP1-160A/2500V AC |
160 |
------- |
| KSP1-180A/2500V AC |
180 |
------- |
| KSP1-200A/2500V AC |
200 |
------- |
| KSP1-225A/2500V AC |
225 |
------- |
| KSP1-250A/2500V AC |
250 |
------- |
| KSP1-315A/2500V AC |
315 |
------- |
| KSP1-350A/2500V AC |
350 |
------- |
| 3 |
KSP3-250A/2500V AC |
250 |
------- |
| KSP3-315A/2500V AC |
315 |
------- |
| KSP3-350A/2500V AC |
350 |
------- |
| KSP3-375A/2500V AC |
375 |
------- |
| KSP3-400A/2500V AC |
400 |
------- |
| KSP3-450A/2500V AC |
450 |
------- |
| KSP3-500A/2500V AC |
500 |
------- |
| KSP3-630A/2500V AC |
630 |
------- |
| KSP3-700A/2500V AC |
700 |
------- |
| KSP3-800A/2500V AC |
800 |
------- |
| 4 |
KSP4-800A/2500V AC |
800 |
------- |
| KSP4-900A/2500V AC |
900 |
------- |
| KSP4-1000A/2500V AC |
1000 |
------- |
| KSP4-1250A/2500V AC |
1250 |
------- |
| KSP4-1400A/2500V AC |
1400 |
------- |
| 6 |
KSP6-1500A/2500V AC |
1500 |
------- |
| KSP6-1800A/2500V AC |
1800 |
------- |
| KSP6-2000A/2500V AC |
2000 |
------- |
| KSP6-2300A/2500V AC |
2300 |
------- |
| KSP6-2500A/2500V AC |
2500 |
------- |
|
|

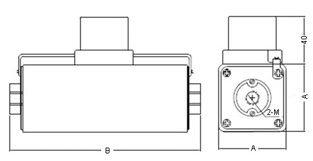

| 外型尺寸图 |
 |
尺寸代码 |
Dimension 尺寸 |
A |
B |
M |
| 1-3 |
51 |
128 |
M8 |
| 3-8 |
75 |
130 |
M12 |
| 3-9 |
75 |
148 |
M12 |
| 4-3 |
85 |
130 |
M12 |
| 6-4 |
118 |
132 |
M16 |
|
|
|
